        • PL-LYZ/J浪涌保护器
        • 浏览次数:4343 次   发布时间:2011-11-28
        • 1:产品介绍

          目前低压电网中,由于雷击现象时有发生,加上大功率电气设备广泛使用和错误配线,电源线老化等问题普遍存在,都可导致电网电压的持续升高,当电压持续增加三毫秒(十亿分之一秒)或更长时间时,被称为浪涌。浪涌的存在将会对用电设备,尤其是电脑等大量微电子设备造成严重的损坏,因此低压电网中的保护日益受到人们的关注。

          PL-LEZ/J系列浪涌保护器器是合肥鹏雷电气设备有限公司专门针对低压电网中的安全,研发的一系列新的保护器。到低压电网中产生浪涌过电压时,保护区可快速有效的释放过电压能量,消除浪涌过电压,保护精密电气,仪器设备免受过电压的侵害。

          2:工作原理

          电网正常运行条件下浪涌保护器处于高阻状态,不影响电网的正常运行。当电网由于雷击或其它原因出现过电压时,保护器将在纳秒级时间内迅速导通,将过电压泄放到大地。从而保护用电设备免受过电压的侵害。过电压消失后,保护器自动变为高阻状态。按下手复位按钮,电路又可重新投入正常运行。

          3:产品的基本结构

          PL-LYZ/JX系列浪涌保护器主放电电路由多个放电间隙和高能量的金属氧化物非线性电阻的单元组成,100KA及以上的模块在放电间隙/放电管串联的基础上并联了放电间隙并增加了触发电路

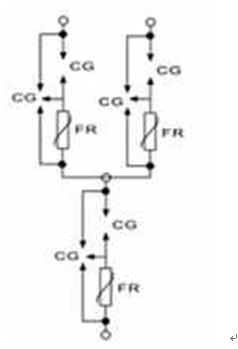

          如图所示图中FR为氧化锌非线性电阻,CG为放电间隙/放电管。



          4:适用范围广

          可以应用于不同的配电方式中(TT或TN模式);
          通流容量范围大:10KA-200KA/相;
          使用寿命长:经受C3类(8/20μs,10KA)脉冲1000次冲击无损坏;工作频率:40-60HZ;
          温度范围:-40-85
          ℃;
          失效检测指示;
          内置热断路器和保险丝;
          高强度阻燃塑料外壳;遥信报警接口(可选)。





          浪涌保护器产品PL-LEZ10KA-80KA)系列:

          Model Name:

          PL-LEZ/80

          PL-LEZ/60

          PL-LEZ/40

          PL-LEZ/20

          PL-LEZ/10

          适用电压 Application Voltage:

          220/380V

          220/380V

          220/380V

          220/380V

          220/380V

          最大连续工作电压 MCOV:

          385V

          385V

          385V

          385V

          385V

          漏电流 Leakage Current:

          <10μA

          <10μA

          <10μA

          <10μA

          <10μA

          响应时间 Reaction Time:

          <5ns

          <5ns

          <5ns

          <5ns

          <5ns

          工作温度 Operation Humidity:

          -40~85℃

          -40~85℃

          -40~85℃

          -40~85℃

          -40~85℃

          工作湿度 Operation Humidity:

          ≤95%

          ≤95%

          ≤95%

          ≤95%

          ≤95%

          遥信报警接口:

          常开/常闭 触点端子

          失效指示:

          每模块一路失效指示

          安装:

          35mm标准导轨

          外壳材料:

          符合UL94 V-0,

          外壳防护等级

          IP20

          备注:最大连续工作电压指标可根据用户要求确定。

          浪涌保护器产品PL-LEZ(200KA-100KA)系列:

          型号 Model Name:

          PL-LEZ/200

          PL-JEZ/150

          PL-LEZ /100

          适用电压 Application Voltage:

          220/380V

          220/380V

          220/380V

          最大连续工作电压 MCOV:

          385V

          385V

          385V

          漏电流 Leakage Current:

          <10μA

          <10μA

          <10μA

          响应时间 Reaction Time:

          <5ns

          <5ns

          <5ns

          工作温度 Operation Temperature:

          -40~85℃

          -40~85℃

          -40~85℃

          工作湿度 Operation Humidity:

          ≤95%

          ≤95%

          ≤95%

          遥信报警接口:

          常开/常闭 触点端子

          失效指示:

          每模块一路失效指示

          安装:

          35mm标准导轨

          外壳材料:

          符合UL94 V-0,

          外壳防护等级

          IP20

          备注:最大连续工作电压指标可根据用户要求确定。
