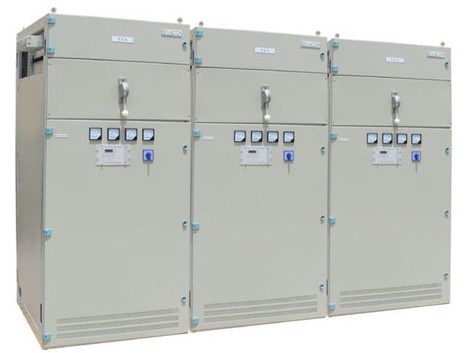

PL-RFS型无功补偿装置
产品说明:
PL-RFS型无功补偿装置
适用范围
 适用于0.4~35kV配电网中的无功功率补偿，可适用于各种场合及安装地点，提供无功电源，提高用电效率，降低损耗。在中压电网也可以用于变电站电压无功综合控制。
使用条件
1、    环境温度：-25℃~+45℃，24小时内平均不超过+35℃。
2、    相对温度：不超过90%
3、    大气压力：80~110kPa
4、    海拔高度：≤2000m
5、    风速：≤35m/s
6、    安装场所：使用的地点不允许有爆炸危险介质，周围环境中不应含有腐蚀性的和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重霉菌存在

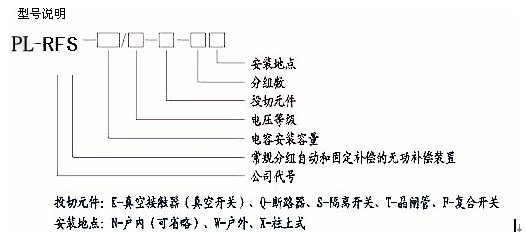

投切元件：K-真空接触器（真空开关）、Q ?断路器、S ?隔离开关、T ?晶闸管、F ?复合开关
安装地点：N?户内（可省略）、W?户外、X?柱上
型号举例说明：
         PL?RFS/10-K-4W  高压户外无功补偿，分4组，真空接触器投切。
         PL?RFS/0.4-F-8     低电压户内无功补偿，分8组，复合开关投切。
功能特点
1、    装置能自动跟踪系统的无功需求，通过投切电容器，实现无功平衡。
2、    在需要电压无功综合控制的变电站，通过对有载调压变压器的档位控制和自动补偿无功的控制，采用11区模糊控制策略，实现电压无功综合平衡。
3、    根据无功负荷变化进行装置电容分组，根据无功需求自动投切电容器。
4、    可以应用在双主变变电站的各种运行方式。
5、    具有过压、欠压、过流和缺相相等各种保护功能。。

技术参数
1、    额定电压：6、10、35kV
2、    电容组数：6组（及以下），等容或不等容。
3、    装置对地绝缘电阻：≥100MΩ
4、    抗干扰性能：能够承受频率是1MHz电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰。
5、    机械寿命：30000次
