      • 您现在的位置:首页 > 产品中心 > 数码消弧及PT柜装置

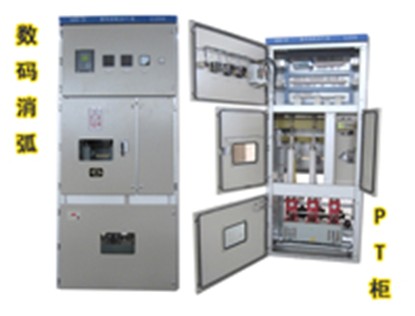

        • 数码消弧及PT柜装置
        • 浏览次数:4683 次   发布时间:2011-11-28
        • PL-XHG数码消弧及PT柜DXH适用于3-35KV三相非直接接地电力系统中,用来对各类过电压的限制,以提高电网运行的安全性和供电可靠性。

          该装置设备简单,体积小,安装调试方便。可广泛应用于电力、石油、石化、化工、冶金、煤炭、水泥等行业企业。

          数码消弧柜的适用范围

          ■ 数码消弧柜适用于3~35kV中压电力系统;

          ■ 数码消弧柜适用于中性点不接地、中性点经消弧线圈接地的电力系统;

          ■ 数码消弧柜适用于电缆线路为主的电网,电缆与架空线路的混合电网以及架空 线路为主的电网。

          数码消弧柜的基本功能

          ◆ 数码消弧柜消弧功能 当系统发生单相弧光接地故障时,标准型数码消弧柜能在80ms内,快速型数码消弧柜能在40ms内投入故障相的真空接触器,故障相电压降到零,故障点的电弧随之熄灭,数码消弧柜发出动作信号。 若用于架空线路,可设定经4~5ms真空接触器自动断开。如为瞬时性故障,则系统恢复正常运行;如为永久性故障,真空接触器再次投入并不再断开,起到永久限制过电压的作用。对于此种用途订货时需作说明。 当系统故障线路切除后,需人工通过复位按钮或远方控制使数码消弧柜自动恢复正常状态。

          ◆高压限流熔断器功能 由于各种原因造成的数码消弧柜动作后通过数码消弧柜两相接地短路时,FU在1~2ms内将数码消弧柜内的接地点快速切除,防止发生两相短路的后果,不会影响系统正常运行。

          ◆ 金属接地和PT断线报警功能 当系统发生单相金属性接地时,数码消弧柜发出金属性接地报警信号,并显示故障相别。当电压互感器熔断器熔断时,数码消弧柜发出PT断线报警信号,并显示故障相别。

          ◆ 过电压保护功能 当系统发生内部过电压和大气过电压,由TBP将过电压限制到设备绝缘允许的水平。系统发生单相弧光接地故障时,数码消弧柜动作后可将非故障相的弧光接地过电压限制到线电压的安全水平。

          ◆ PT柜功能 数码消弧柜中的电压互感器,可以向其他指示仪表和继电保护装置等提供二次电压信号。

          ◆ 数据远传功能 数码消弧柜配置了485接口,可以通过总线实现数据远传。

          ◆ 事故追忆功能 数码消弧柜可记录20次故障事件发生的时间、装置动作状态和相关事故参数。 数码消弧柜的可选配功能

          ◆ 消谐功能 系统发生弧光接地后,数码消弧柜动作将故障相对地电容短接,改变系统参数,可以在一定程度上破坏谐振条件。 数码消弧柜还可以加装一次消谐、二次微机消谐装置,以限制谐振过电压。

          ◆ 加装选线功能 数码消弧柜可以配置本公司专门设计的基于最大增量法原理的小电流选线装置,实现自动选线功能。利用电弧熄灭前后只有故障线路零序电流变化最大的原理来判断故障线路,可以克服常规选线装置存在的不足,使弧光接地时的选线准确率大大提高。

          数码消弧及PT柜装置(PL-XHG)

          数码消弧柜的主要部件及其作用

          数码消弧柜为固定式开关柜,外型尺寸可根据用户要求加工,数码消弧柜结构如装置结构图所示,对6kV、10kV的柜体,考虑今后用户检修方便,宽度一般不小于1000mm,对于35kV柜体,宽度一般不小于1800mm;深度和高度可以按照与其并柜的柜体尺寸来定。

          1.电压互感器PT PT为数码控制器DK提供被保护系统的二次电压和辅助二次电压信号。

          2.数码控制器DK DK根据电压互感器提供的信号,判断故障类别(PT断线、金属接地、弧光接地)和相别,向控制室或上位机发出故障信号,当发生弧光接地时快速型可在26ms内,标准型可在60ms向故障相真空接触器发出动作命令。

          3.交流真空接触器ZJ ZJ在接到DK的动作命令后立即完成合闸动作,使弧光接地故障快速转化为金属性接地。

          4.三相组合式过电压保护器TBP TBP将相对地和相与相之间的各种过电压限制在设备绝缘允许的范围以内。

          5.高压隔离开关GN Gn用来控制数码消弧柜的投运和退出,在数码消弧柜需要检修或调试时,与系统隔离并形成明显的断开点。

          6.高压限流熔断器FU 当数码消弧柜动作后由于其他各种原因接地导致通过数码消弧柜两相接地线路,FU可在1~2ms之内快速将数码消弧柜退出,避免造成两相短路的后果。

          7.电流互感器LH和接地电流表 在数码消弧柜动作后,通过接地电流表可较准确地读出系统的单相接地电容电流。





          说明: 1、数码控制器 2、模拟牌 3、观察窗 4、铭牌 5、电流表 6、辅助开关 7、电磁锁 8、操作机构 9、闭锁机构 10、穿墙套管 11、隔离刀闸  12、母线室 13、高压熔断器 14、电压互感器 15、接地排 16、小母线室  17、二次仪表室 18、撞击机构 19、高压限流熔断器 20、真空接触器  21、过电压保护器 22、电流互感器



          数码消弧及PT柜装置(PL-XHG)

          数码消弧柜的优点

          ◆ 数码消弧柜动作速度快,标准型可在70~80ms(快速型可在30~40ms)动作,大大缩短单相接地电弧的持续时间;

          ◆ 数码消弧柜动作后可立即熄灭电弧,并能有效限制弧光接地过电压;

          ◆ 数码消弧柜动作后,允许电容电流连续通过至少2小时以上,用户可以在完成转移负荷的倒闸操作之后再处理故障线路;

          ◆ 数码消弧柜的保护功能不受电网规模和运行方式的影响;

          ◆ 数码消弧柜具有较高功能的性价比;

          ◆ 加装小电流选线装置的数码消弧柜利用电弧熄灭前后故障线路零序电流突变量最大的特点进行选线,可大大提高选线准确率。



          数码消弧柜的工作原理

          数码控制器正常运行时检测电压互感器提供的电压信号。 一旦系统出现故障,则电压互感器辅助二次的开口三角电压会立即发生突变。数码控制器根据电压互感器辅助二次的开口三角电压是否超过给定值,来判断系统是正常运行还是故障状态。

          系统出现故障后,数码控制器立即启动中断,进行数据处理。根据电压互感器二次电压的变化判断是接地故障还是PT断线故障,并根据故障相电压的变化判断是金属性故障还是弧光接地故障。

          当系统发生单相弧光接地故障时,故障相真空接触器合闸将故障相直接接地,接地电弧由于电弧两端的弧压被立即强迫降到零而无法继续维持,流过故障点的工频电弧电流和高频电弧电流随之被熄灭。

          加装小电流选线装置的工作原理在接地电弧熄灭的前后,非故障线路零序的大小和方向基本不变。而故障线路的零序电流由全系统的接地电容电流变为本线路的对地电容电流,方向变化180°。只有故障线路的零序电流在电弧熄灭前后的变化量最大,利用最大增量法原理设计的小电流选线装置,克服了常规选线装置在弧光接地时选线不准甚至选线失效的问题,而且不受消弧线圈的影响。
