      • 您现在的位置:首页 > 产品中心 > TD-ZGB系列组合式过电压保护器

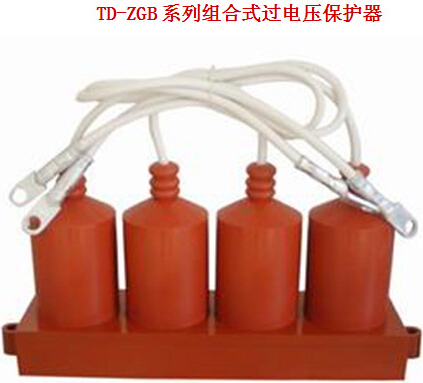

        • TD-ZGB系列组合式过电压保护器
        • 浏览次数:3594 次   发布时间:2013-04-05
        • 1.概述
             本公司生产的电力系统过电压组合式保护器有2种,一种为无间隙的过电压保护器,一种有间隙的组合式过电压保护器。该系列产品所用的电气元件技术性能优越,选用的氧化锌电阻片是通流容量大,性能稳定和残压比小的压敏电阻;保护器使用的放电间隙为军工产品。
             本公司的系列产品的工作元件采用组合式结构,内部各个元件均为单独密封单元,外部采用合成硅橡胶绝缘和高压绝缘材料再次密封,整体对外绝缘。
          2.用途与特点
             本产品主要为保护35kV及以下高压电机、变压器、并联补偿电容器、开关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其他电气设备的相间和相对地绝缘免受操作过电压和大气过电压的损坏之用,能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下,保护电气设备的绝缘,维护电气设备的安全运行。
          传统的避雷器虽然能够限制过电压,但是只能接在电气设备的相与地之间,不能实现相间的保护,两相间的过电压保护要经过两只避雷器的串联,残压要比相对地高出1倍,不利于电气设备的相间绝缘保护;而本公司生产系列产品是组合式的,能够有效地实现电气设备的相对地绝缘保护和相间绝缘保护,能够有效限制操作过电压和大气过电压。
          本公司生产的带串联间隙的组合式过电压保护器的优点:
          (1)    该产品的放电间隙体为军工产品,具有热容量大、功率大、放电电压稳定性好的特点;同时放电间隙组合体采用单独封装的生产工艺,避免了因放电间隙在动作时产生的电化学气体对氧化锌压敏电阻产生影响。
          (2)    该产品的每个保护单元的动作电压不是简单的雷同,而是采取了不同的保护单元不同的设计参数,也就是“不同的情况,不同对待”,这种产品的相对地保护和相间保护单元皆独为一体,采用积木组合结构,各司其职,互不影响,不会产生误动作的现象。
          (3)    这种产品的氧化锌压敏电阻所承受的荷电率很低,无须考虑压敏电阻的老
          化寿命问题,能够安全可靠地动作数万次。
          (4)    这种产品的残压比普通的避雷器残压值低45%左右,保护范围较宽,可以减少对保护设备的投资;保护比大,特别适用于绝缘比较薄弱的电气设备的保护。
          (5)    该产品的冲放系数可以达到1的理想水平,能够有效保护相对地和相间绝缘水平相等而且薄弱的电机,更能够为其他电气设备的绝缘提供很好的保护。
             本公司生产的无间隙系列保护器产品取消了全部放电间隙,采用性能优异的氧化锌压敏电阻,具有:2mS通流容量大,伏安特性优异,残压比小,耐受4/10μS大电流冲击水平高等优点;动作电压合适,而且可靠。
          本公司生产的TD-ZGB系列保护器完全满足GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和DC/T620《交流电气装置的过电压保护和绝缘配合》标准的要求。
              本公司生产的TD-ZGB系列保护器全部采用双重密封工艺结构,保护器的外壳全部为合成硅橡胶外套,外接连线采用高压绝缘硅橡胶电缆引出,全部产品皆为全绝缘封闭结构,除电缆终端接线鼻子外无任何金属外露;阻燃、防爆。
          3.型号说明   4.使用维护
          4.1 定期测量直流参考电压U1mA(无间隙)或工频放电电压(有间隙),以及泄漏电流.
          4.2 不得随意打开保护器的外壳, 破坏密封结构,影响保护器的安全性能.
