您现在的位置:首页 > 产品中心 > TD-JDMK接地模块
-
- TD-JDMK接地模块
- 浏览次数:3839 次 发布时间:2014-05-04
TD-JDMK接地模块
TD-JDMK接地模块是一种以高导电非金属材料石墨的接地体,它由导电性、稳定性好的非金属材料、电解质、高强保湿吸湿剂和防腐金属电极芯组成。经高压压制成形,它具有表面积大和于大地接触效果好、离子耗散性、保湿吸湿性、方便施工等优点.是取代传统接地体的理想接地材料。
接地模块根据内置电极芯不同分为热镀锌扁钢和紫铜排两种,分别适用于钢材和铜材等的接地系统中。由于接地模块表面细小的非金属材料的特性,将其与被保护的地线连接时,它将极大地降低与大地的接触电阻,加之具有的保湿吸湿性使之能够充分发挥其在接地系统中的降阻作用!
一,产品优点
1、寿命长:高效低电阻物理接地模块是将无机导电材料经高压压制到金属电极芯上,形成高致密层,可防止腐蚀气体和一切腐蚀介质的侵蚀,具有较强的防腐性,保证产品的寿命达50年以上。
2、以物理导电物为主,导体表面有很多微孔,外表面大,增加与土壤有效接触面,使接地电阻减小,有利于泄流降阻。
3、由于采用高导电石墨粉为主要材料,其导电性能随土壤水分变化较小,当干旱无水时物理性导电物仍发挥其降阻效果,接地电阻稳定性高。
4、自动化配料:机械搅拌, 自动灌装,高压成型,.严格的操作工艺,自动化流水线作业,保证质量稳定,避免了人工生产搅拌不均匀、压力不够,容易破碎等因素。
5、该产品施工方便,特别适合野外高山,缺水施工地区,.接地模块是既具有降阻的功能,又方便施工的优良产品。
6、高效低电阻物理接地模块是我公司在接地技术上又一革新创意产品,该产品经相关部门检测,无毒、无腐。无环境污染,已广泛应用于电力、石化、铁路、通讯、医院、民航等各个接地领域,产品远销国内外。
二,性能特点
1、接地模块与大地的接触面积较大(大约为0.6m2)。
2、接地模块可很好地与各种类型的土壤、岩石形成良好的接触,达到降低接触电阻的效果。
3、接地模块拥有极强的吸湿、保湿作用,可极大降低附近土壤的电阻率。
4、通过接地模块良好的离子散发性,可使其离子耗散至地下3?5米的土壤中,并形成稳定的离子层,在大范围内改善土壤性质,从而降低土壤的散流电阻。
5、离子的耗散可通向较远较深的土壤中,与土壤低电阻率区域相连;地下电阻率较低的土壤层、地下水层及金属矿物质层来改善散流。
6、接地模块中所含有防腐剂可使其理论寿命大于50年,远远大于镀锌钢材的使用年限。
7、若地网中仅以接地模块作为降阻方式,而不考虑接地扁钢的作用,则接地扁钢的腐蚀并不影响接地模块的降阻效果,接地扁钢等水平接地体仅作为连接导线的使用,则地网的综合使用时间大50年。
8、接地模块经多次大电流:中击后,接地电阻值不增大,也不变硬、发脆,无断裂现象。
9、由于接地模块采用稳定的非金属导电材料作为模块的导电介质,所以其耐腐蚀、无毒、使用寿命长且施工方便,导电性不受季节影响。
10、接地模块其优良的接地效果可降低接地连接线的有效长度。
三,施工方法
1、接地模块根据现场情况可采用垂直埋置和水平埋置两种,埋设深度一般为0.6m?0.8m以下(埋设深度根据跨步电压、冻土层深度而定);
2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm?3m,根据现场地质条件而定);
3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接,焊接长度为其连线宽度的3倍;
4、当接地模块内置电极芯为热镀锌钢材时,其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂;
5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触,待其充分吸湿后测量接地电阻.
四,注意事项
1、贮存模块应保持一定湿度,避免高温、干燥、曝晒;
2、采用木箱包装,每箱装两块.包装箱内采用泡沫衬垫来隔离模块与模块、模块与箱壁,适于长途运输和搬运.运翰和安装时,应避免机械力损伤模块;
3、本公司可根据客户要求,加工其它形状和尺寸的模块。

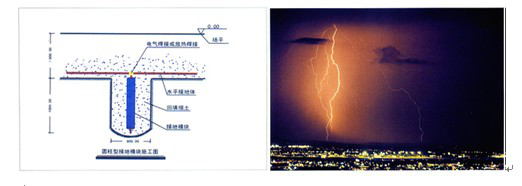

五,施工图例:六,应用范围
电力系统:如发电厂、变电站、高压翰电线路、低压输电线路等,各接地系统之接地极。
交通系统:如电气化铁路、轻轨、捷运、地铁、机场、港口等,各接地系统之接地极。
通讯系统:如电信机房、移动通信基站、微波中继站、卫星接收站、网络机房、广播电视设备等,各接地系统之接地极。
工业方面:如各型工业产业厂房、库房、机房等所需各接地系统之接地极。
建筑方面:如各种高层建筑大楼、商(民)用楼、主要建筑物、名胜古建筑、高大纪念碑等,各接地系统之接地极。
休闲方面:如游乐园、高尔夫球场、体育场、生态保护区、户外旅游景点等所需各接地系统之接地极。
其 它:需施作接地系统保护的一切接地网。七,产品型号及主要技术指标
型号
规格MM
室温下电阻
工频接地电阻
重量KG
电极芯
外形
TD-JDMK-1
100x150x1000
≤1
≤5
20
热镀锌扁钢
长方形
TD-JDMK-2
¢150x800
≤1
≤5
20
热镀锌扁钢
圆柱形
TD-JDMK-3
¢150x1000
≤1
≤5
26
热镀锌扁钢
圆柱形
TD-JDMK-101
¢150x850
≤1
≤5
24
热镀锌角钢
圆柱形
TD-JDMK-102
¢150x1200
≤1
≤5
30
热镀锌角钢
圆柱形
TD-JDMK-104
¢100x1000
≤1
≤5
17
热镀锌圆钢
圆柱形
TD-JDMK-201
500x400x60
≤1
≤5
20
热镀锌扁钢
平板形
TD-JDMK-202
600x400x60
≤1
≤5
23
热镀锌扁钢
平板形
TD-JDMK-203
¢200x800
≤1
≤5
14
热镀锌角钢
三梅形
TD-JDMK-204
¢200x1000
≤1
≤5
22
热镀锌角钢
三梅形
TD-JDMK-205
¢200x1200
≤1
≤5
28
热镀锌角钢
三梅形
TD-JDMK-206
¢200x1000
≤1
≤5
33
热镀锌角钢
三梅形
TD-JDMK-207
¢220x1000
≤1
≤5
50
热镀锌角钢
多梅形
TD-JDMK-208
¢260x1000
≤1
≤5
60
热镀锌角钢
多梅形
*接地模块的规格可根据客户需求订制
